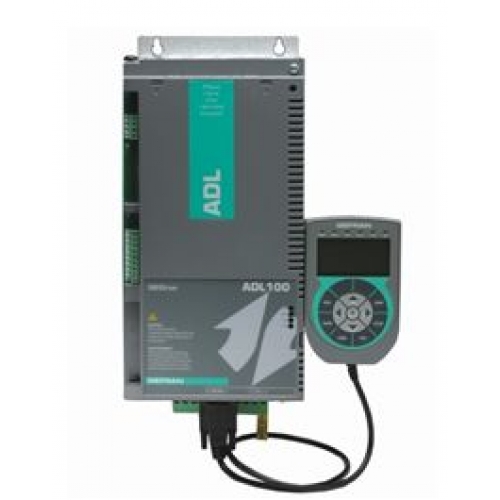

ProducătoriCONVERTIZOR DE FRECVENTA ADL100
 Click pentru mărire |
|
Convertizor de frecventa vectorial pentru lifturi cu motoare electrice asincrone
* Tensiunea de alimentare: 230 - 400 - 460 / 480 Vac ± 10%, 50/60Hz ± 10%
* Puterea motorului de la 4kW (5HP) la 45kW (60Hp)
* Proiectat pentru instalaţii noi şi modernizari
* Intervalul de viteză de la 0,5 la 1,2 m/s
* Certificari: CE. UL şi cUL
* Puterea motorului de la 4kW (5HP) la 45kW (60Hp)
* Proiectat pentru instalaţii noi şi modernizari
* Intervalul de viteză de la 0,5 la 1,2 m/s
* Certificari: CE. UL şi cUL
Caracteristici:
• Pentru sistemele cu reductor de turaţie
• Moduri de control: - control vectorial de tip “Field-Oriented”
• Pentru sistemele cu reductor de turaţie
• Moduri de control: - control vectorial de tip “Field-Oriented”
- control vectorial de tip “Sensorless”
- control de tip “SSC”
• Frecventa maxima de iesire 300Hz
• Modul de frânare integrat
• Sistem integrat de comunicare serială RS232 cu protocol Modbus RTU
• Modul wireless pentru interfata de la distanţă, cu dispozitivele Bluetooth ®.
• 6 I / O programabile analog-digitale în logica PNP şi/sau NPN
• AutoTuning-ul parametrilor motorului.
• Capacitate de suprasarcină de până la 200%
• PC SW de programare pentru convertizor de frecventa uşor de configurat
• Conditie pentru stare de urgenţă in cazul pierderilor de putere (cu UPS monofazat 230VAC sau baterie tampon cu modul EMS)
• Tastatura LCD alfanumerică de programare (4X25 catactere) - optional
• Modul de frânare integrat
• Sistem integrat de comunicare serială RS232 cu protocol Modbus RTU
• Modul wireless pentru interfata de la distanţă, cu dispozitivele Bluetooth ®.
• 6 I / O programabile analog-digitale în logica PNP şi/sau NPN
• AutoTuning-ul parametrilor motorului.
• Capacitate de suprasarcină de până la 200%
• PC SW de programare pentru convertizor de frecventa uşor de configurat
• Conditie pentru stare de urgenţă in cazul pierderilor de putere (cu UPS monofazat 230VAC sau baterie tampon cu modul EMS)
• Tastatura LCD alfanumerică de programare (4X25 catactere) - optional
Profil:
Derivat din ADL200, seria ADL100 este nivelul de "intrare" pentru gama de sisteme simple, de viteză redusă:
• Pentru motoare asincrone
• Advanced V/f SSC (Sensorless Scalar Control) – SLS – FOC (*)
• Pentru motoare asincrone
• Advanced V/f SSC (Sensorless Scalar Control) – SLS – FOC (*)
(*) digital encoder card doar pentru versiunea ADL120
• Configurare simplificata de I / O
• Filtru EMC Extern opţional
•Card de memorie SD si card de magistrală de câmp nu sunt disponibile
• benzi terminale care nu sunt extractibil.
FUNCTII:
• Controlul vitezei
Funcţia EFC (Elevator Floor Control): sosirea direct la etaj(statie) şi calcularea automată a punctului de decelerare.
• Secventa liftului:
- secvenţe tipice pentru semnale de intrare/de ieşire, gestionarea: I/O, frânarii, contactorului de ieşire şi comandă a uşii.
Disponibilitatea unităţilor de inginerie diferite pentru principalii parametri, rpm sau m / s pentru viteza, m / s ², m / s³ pentru accelerarea cabinei.
• Parametrii mecanici ai liftului
Parametrii mecanici de setarea sistemului cum ar fi: diametrul scripete şi raportul de viteza pentru conversia sistemului de unităţi şi greutăţi, sistemul de calcul inerţie şi reglementări de viteză pentru răspunsul dorit.
• Generarea rampei
Configurare independenta pentru parametrii rampei de accelerare/decelerare la sol parametrilor şi a 4 valori anti-smucitură pentru un confort maxim al utilizatorului în cabina ascensorului. Două rampe independente în formă de S, selectabile prin intermediul intrarilor digital cu 4 setări independente de anti-smucitură. Rampa dedicata de decelerare corespunzatoare comenzii de oprire.
• Viteze multiple
8 valori intern reglabile pentru viteza de referinţă. Posibilitatea de a suprascrie la start-up cu valori suplimentare pentru a asigura o plecare lina.
• Pre-cuplu (compensare de sarcină)
Iniţializare regulatorului de viteză de catre celula de sarcină pentru o plecare lina.
• Suprasarcină
Capacitatea de suprasarcină optimizata pentru ciclurile de sarcini tipice.
• Control automat al ventilatorului
Logica de control al ventilatorului de racire activeaza ventilatorul intern în funcţie de temperatura din radiatorul convertizorului.
• Intoarcerea de urgenţă la cel mai apropiat etaj(statie)
În condiţii de urgenţă se poate folosii alimentarea monofazata de 230 V pentru a aduce cabina liftului pana la cel mai apropiat etaj(alimentare cu un UPS sau baterii prin modul EMS)
Opţiuni:
Tastatura de programare KB_ADL memorie (pana la 5 seturi de parametrii)
EMS (modulul de alimentare de urgenţă)
Filtre EMC dedicate - externe (în conformitate cu ECE-EN 61800-3)
Rezistenta de franare externa
• Configurare simplificata de I / O
• Filtru EMC Extern opţional
•Card de memorie SD si card de magistrală de câmp nu sunt disponibile
• benzi terminale care nu sunt extractibil.
FUNCTII:
• Controlul vitezei
Funcţia EFC (Elevator Floor Control): sosirea direct la etaj(statie) şi calcularea automată a punctului de decelerare.
• Secventa liftului:
- secvenţe tipice pentru semnale de intrare/de ieşire, gestionarea: I/O, frânarii, contactorului de ieşire şi comandă a uşii.
Disponibilitatea unităţilor de inginerie diferite pentru principalii parametri, rpm sau m / s pentru viteza, m / s ², m / s³ pentru accelerarea cabinei.
• Parametrii mecanici ai liftului
Parametrii mecanici de setarea sistemului cum ar fi: diametrul scripete şi raportul de viteza pentru conversia sistemului de unităţi şi greutăţi, sistemul de calcul inerţie şi reglementări de viteză pentru răspunsul dorit.
• Generarea rampei
Configurare independenta pentru parametrii rampei de accelerare/decelerare la sol parametrilor şi a 4 valori anti-smucitură pentru un confort maxim al utilizatorului în cabina ascensorului. Două rampe independente în formă de S, selectabile prin intermediul intrarilor digital cu 4 setări independente de anti-smucitură. Rampa dedicata de decelerare corespunzatoare comenzii de oprire.
• Viteze multiple
8 valori intern reglabile pentru viteza de referinţă. Posibilitatea de a suprascrie la start-up cu valori suplimentare pentru a asigura o plecare lina.
• Pre-cuplu (compensare de sarcină)
Iniţializare regulatorului de viteză de catre celula de sarcină pentru o plecare lina.
• Suprasarcină
Capacitatea de suprasarcină optimizata pentru ciclurile de sarcini tipice.
• Control automat al ventilatorului
Logica de control al ventilatorului de racire activeaza ventilatorul intern în funcţie de temperatura din radiatorul convertizorului.
• Intoarcerea de urgenţă la cel mai apropiat etaj(statie)
În condiţii de urgenţă se poate folosii alimentarea monofazata de 230 V pentru a aduce cabina liftului pana la cel mai apropiat etaj(alimentare cu un UPS sau baterii prin modul EMS)
Opţiuni:
Tastatura de programare KB_ADL memorie (pana la 5 seturi de parametrii)
EMS (modulul de alimentare de urgenţă)
Filtre EMC dedicate - externe (în conformitate cu ECE-EN 61800-3)
Rezistenta de franare externa
Bobina de reactanta pentru AC si DC
